¿12 núcleos, 24 núcleos o 48 núcleos? ¿Cómo determinar la capacidad de una caja de terminales de fibra óptica?

Para determinar la capacidad ideal de un Caja de terminales de fibra óptica (FOTB) , debe coincidir con el recuento de fibras, ya sea 12 núcleos, 24 núcleos o 48 núcleos —a su densidad actual de suscriptores activos y al mismo tiempo permite una Margen de crecimiento del 20-30% para una futura expansión. Elegir la capacidad adecuada evita que un gasto de capital inicial elevado provoque un aprovisionamiento excesivo y evita los cuellos de botella técnicos del aprovisionamiento insuficiente.

Comprensión de la capacidad de la caja de terminales de fibra óptica

Capacidad de la caja de terminales de fibra óptica se refiere a la cantidad máxima de núcleos de fibra que la unidad puede terminar, empalmar y distribuir a los usuarios finales. Este límite físico está definido por la cantidad de puertos de adaptador (SC, LC o FC) y el espacio interno disponible para byejas de empalme y gestión de cables.

en moderno FTTH (Fibra hasta el Hogar) and FTTB (Fibra hasta el Edificio) En estas implementaciones, la caja de terminales actúa como puente entre el cable de distribución y los cables de acometida que conducen a las instalaciones del cliente. un Caja de terminales de fibra óptica de 12 núcleos se utiliza normalmente para pequeños grupos residenciales, mientras que Modelos de 48 núcleos son estándar para bloques de apartamentos de alta densidad o centros comerciales. La capacidad que elija dicta la escalabilidad y la eficiencia del mantenimiento de su red.

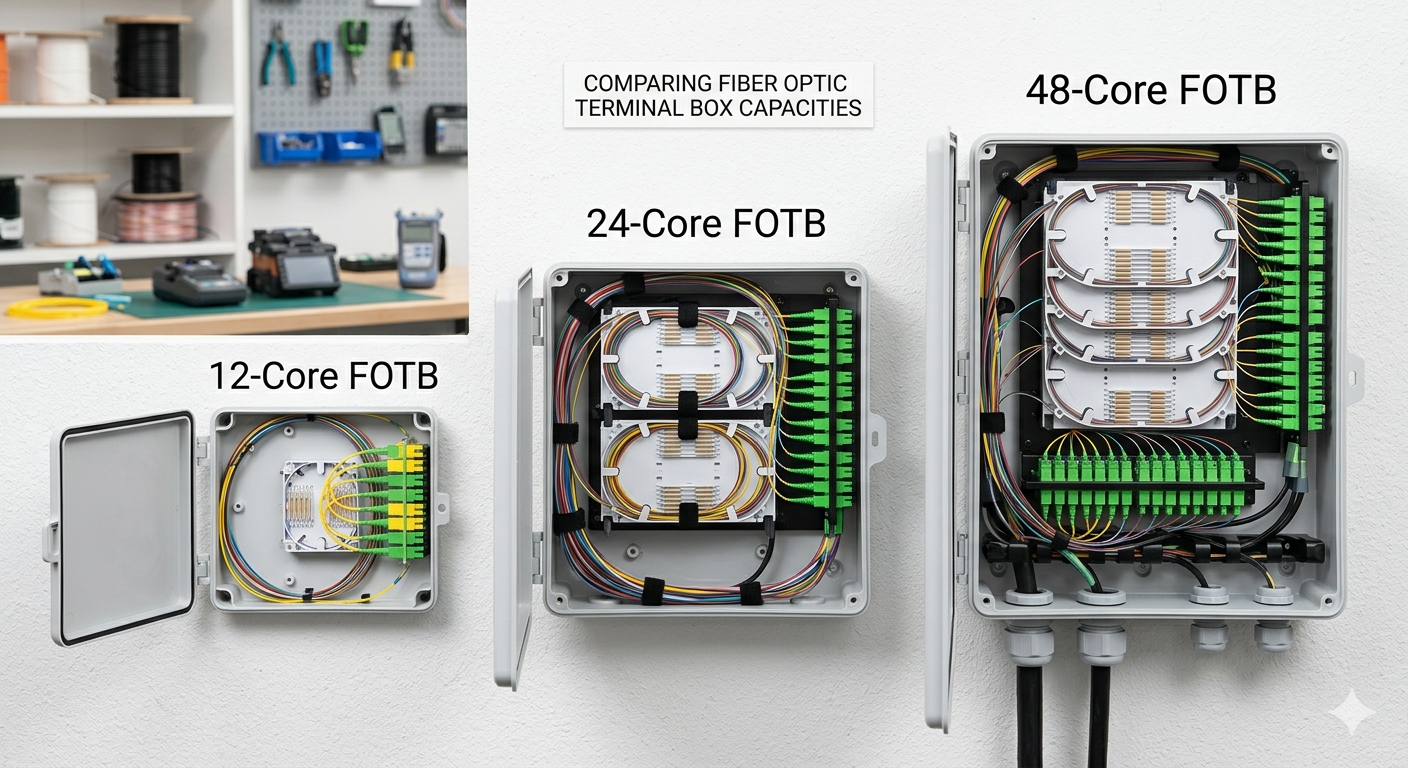

12 núcleos, 24 núcleos y 48 núcleos: un análisis comparativo

La principal diferencia entre estas capacidades radica en Densidad portuaria y huella espacial. , lo que impacta directamente en el costo de implementación por suscriptor. Seleccionar entre estas opciones requiere un equilibrio entre las limitaciones espaciales y la tasa de utilización prevista de sus servicios de fibra.

Factores clave para determinar la capacidad de la caja de terminales de fibra óptica

Densidad de suscriptores es la métrica más crítica al calcular la capacidad necesaria para su caja de terminales. Debe realizar un estudio del sitio para identificar el número total de hogares u oficinas dentro de un radio de 50 metros del punto de instalación propuesto.

1. Tarifas de suscripción actuales y futuras

Instalar siempre 25% más de capacidad de lo que sugieren sus actuales "clientes potenciales" para dar cuenta del crecimiento orgánico de la red. Si tiene 10 clientes interesados hoy, un Caja de terminales de fibra óptica de 12 núcleos Puede parecer suficiente, pero no deja margen de error ni de que futuros vecinos se registren. En este escenario, un caja de 24 núcleos proporciona un amortiguador mucho más seguro.

2. Tipo de conectores de fibra (SC frente a LC)

Usando Adaptadores LC dúplex puede duplicar efectivamente la capacidad de una caja de terminales estándar en comparación con adaptadores SC . Si su espacio de instalación física es limitado (por ejemplo, un armario de servicios estrecho), puede lograr una densidad de 48 núcleos en una caja de 24 núcleos cambiando a conectores LC.

3. Arquitectura de red (P2P frente a PON)

Red óptica pasiva (PON) Las arquitecturas a menudo utilizan divisores dentro del Caja de terminales de fibra óptica , lo que cambia significativamente el requisito de espacio interno. Si está colocando un divisor PLC 1:16 dentro de la caja, un caja de 24 núcleos es el tamaño mínimo recomendado para gestionar la fibra de entrada, el módulo divisor y los 16 cables de acometida de salida sin exceder el radio de curvatura de la fibra .

Por qué la caja de terminales de fibra óptica de 24 núcleos es el "punto óptimo"

el Capacidad de 24 núcleos Ofrece el mejor equilibrio entre costo de hardware y versatilidad de instalación para entornos suburbanos y urbanos. Es lo suficientemente grande como para albergar divisores y proporcionar un potencial de crecimiento significativo, pero lo suficientemente pequeño como para montarlo en postes de servicios públicos sin una resistencia excesiva al viento.

• Rentabilidad: el price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
• Simplicidad operativa: Los técnicos pueden estandarizar un tipo de caja para la mayoría de los bloques residenciales, lo que reduce la necesidad de un inventario variado de repuestos.
• Flexibilidad de división: A caja de 24 núcleos Puede acomodar fácilmente dos divisores 1:8 o un divisor 1:16 con amplio espacio para cables sueltos.

Desafíos técnicos de las cajas de alta capacidad (48 núcleos y superiores)

Gestión de cables se vuelve exponencialmente más difícil a medida que el número de fibras aumenta a 48 núcleos y más. Rutas inadecuadas en zonas de alta densidad. Caja de terminales de fibra óptica conduce a pérdidas por macroflexión, que pueden degradar la señal de docenas de clientes simultáneamente.

Al implementar cajas de 48 núcleos , asegúrese de que la unidad tenga las siguientes características:

• Bandejas de Empalme Independientes: Al menos cuatro bandejas separadas para aislar diferentes haces de fibras.
• Sistemas de etiquetado claro: Tarjetas de identificación integradas para cada puerto para evitar errores de los técnicos durante el mantenimiento.
• Prensaestopas de entrada de cables robustos: el ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the Clasificación de impermeabilidad IP65 o IP67 .

Escenario del mundo real: elección de la capacidad para un apartamento de 30 unidades

Para un edificio con 30 unidades residenciales, un Caja de terminales de fibra óptica de 48 núcleos es la única opción lógica para garantizar el 100% de disponibilidad del servicio y preparación para el futuro. mientras un caja de 24 núcleos es más económico, dejaría 6 unidades sin posibilidad de servicio, necesitando posteriormente una instalación secundaria que costaría el triple del ahorro inicial.

Preguntas frecuentes (FAQ)

¿Puedo actualizar una caja de 12 núcleos a una de 24 núcleos más adelante?

No, Capacidad de la caja de terminales de fibra óptica Generalmente se fija mediante el chasis físico y el panel adaptador. La actualización requiere reemplazar toda la caja y volver a empalmar todas las conexiones existentes, lo que provoca un tiempo de inactividad significativo del servicio. Siempre es mejor aprovisionar ligeramente en exceso desde el principio.

¿El número de fibras afecta la clasificación IP de la caja?

Indirectamente, sí. como el aumenta el recuento de núcleos , aumenta el número de puertos de salida para cables de acometida. si el Caja de terminales de fibra óptica no está diseñado con sellos de alta calidad para 48 cables individuales, es más propenso a la entrada de humedad que una caja más pequeña de 12 núcleos con menos aberturas.

¿Cuál es el impacto de usar conectores LC en una caja de 48 núcleos?

Usando Conectores LC dúplex permite conseguir 48 núcleos en un espacio físico normalmente reservado para 24 conectores SC. Se trata de una solución de "alta densidad" ideal para centros de datos o salas de telecomunicaciones abarrotadas donde el espacio en las paredes es escaso.

Lista de verificación final para seleccionar su caja de terminales de fibra óptica

Antes de finalizar su compra, utilice esta lista de verificación para asegurarse de que Capacidad de la caja de terminales de fibra óptica Se adapta perfectamente a los requisitos de su proyecto:

• Total de suscriptores potenciales: Cuente todos los puntos de conexión posibles.
• Búfer de expansión: Agregue el 20% a su recuento total.
• Requisitos del divisor: Asegúrese de que la caja tenga ranuras dedicadas para divisores PLC si usa PON.
• Medio ambiente: Elija cajas con clasificación para exteriores (IP65) para montaje en poste o pared.
• Tipo de fibra: Haga coincidir los pigtails internos (G.652D o G.657A) con su cable de distribución.

Resumen: Determinando Capacidad de la caja de terminales de fibra óptica es una compensación entre costo y preparación para el futuro. mientras cajas de 12 núcleos atender las necesidades rurales y cajas de 48 núcleos manejar la densidad urbana, la Caja de terminales de fibra óptica de 24 núcleos sigue siendo el estándar de la industria para la mayoría de las implementaciones FTTH debido a su flexibilidad y administración eficiente de cables.
