Todo lo que necesitas saber sobre los cables de fibra óptica

En el mundo altamente conectado de hoy, las conexiones a Internet rápidas y estables se han convertido en una parte esencial del trabajo y la vida. Como el núcleo de las redes de comunicaciones modernas, cables de fibra óptica han revolucionado la transmisión de datos con su rendimiento excepcional. Sin embargo, para muchos, siguen siendo un campo en gran medida desconocido, plagado de jerga técnica.

¿Qué es el cable de fibra óptica?

El cable de fibra óptica es un medio de red que utiliza señales de luz para transmitir datos. A diferencia de los cables de cobre tradicionales, que utilizan señales eléctricas para transmitir información, el núcleo de una fibra óptica está compuesta de filamentos de vidrio o plástico de alta pureza. Estas fibras llevan datos en forma de pulsos de luz. Confiar en el principio físico de Reflexión interna total , las señales ópticas se propagan a altas velocidades dentro del núcleo de fibra, evitando que se filtren fácilmente incluso cuando se doblen.

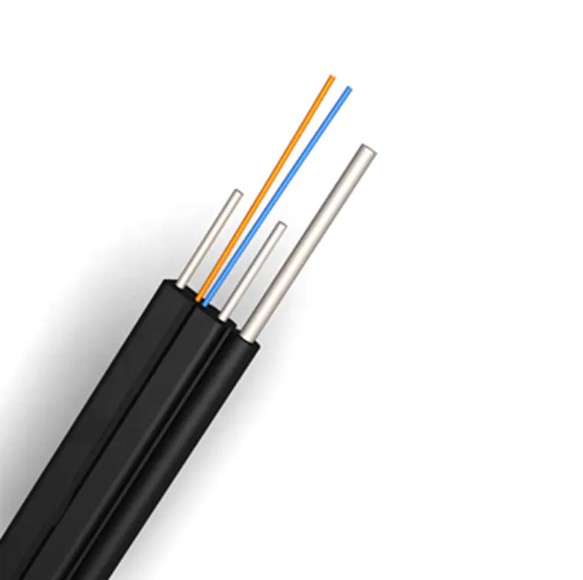

Estructura típica

Un cable típico de fibra óptica generalmente consiste en lo siguiente:

Esta estructura de múltiples capas ofrece ventajas de cables de fibra óptica, como alta velocidad, ancho de banda ancho, baja atenuación, inmunidad a interferencia electromagnética y transmisión a larga distancia.

Tipos de cables de fibra óptica

En base a cómo se propaga la luz a través de la fibra, los cables de fibra óptica se pueden dividir en dos categorías principales:

Cable de fibra de modo único (SMF)

El diámetro del núcleo de la fibra es extremadamente pequeño (aproximadamente 9 micras), y la luz se propaga en un solo modo recto, lo que resulta en una dispersión y distorsión mínima. Esto lo hace adecuado para la transmisión de decenas a larga distancia o incluso cientos de kilómetros. Se usa comúnmente en redes de telecomunicaciones, redes de área metropolitana y sistemas de comunicación submarina.

Cable de fibra óptica multimodo (MMF)

El núcleo de la fibra es más grueso (50 o 62.5 micras), lo que permite que la luz se propague a lo largo de múltiples rutas. Esto lo hace relativamente económico y adecuado para la transmisión de corta distancia y de alto nivel de ancho de banda, como en centros de datos, redes de área local y cableado de construcción. Sin embargo, debido a la dispersión modal, su distancia de transmisión y su ancho de banda son limitados en comparación con la fibra de modo único.

Conectores de cable de fibra óptica

Para conectar los cables de fibra óptica a interruptores, enrutadores u otros dispositivos, se requieren conectores y adaptadores de fibra óptica especializados. Estos conectores alinean con precisión los extremos de la fibra para garantizar la transmisión de señal óptica suave.

Conectores SC

El conector SC (conector de suscriptor) es uno de los conectores de fibra óptica más utilizados. Cuenta con una carcasa de plástico cuadrada con un diseño de ajuste a presión pulsador, facilitando la instalación y la eliminación. Sus ventajas incluyen baja pérdida de inserción, alta pérdida de rendimiento y rendimiento estable y confiable.

Adaptadores de fibra óptica SC

El adaptador SC Fiber Optic es un componente clave para conectar dos conectores SC. Por lo general, es una caja de plástico cuadrada con una manga de cerámica interna que alinea con precisión los núcleos de fibra de los dos conectores SC, lo que permite una conexión óptica. Los adaptadores están disponibles en simplex (conectando una fibra) o dúplex (conectando dos fibras).

Conector LC

El conector LC (conector Lucent) es la opción preferida para entornos de cableado de alta densidad. Su tamaño compacto, la mitad del conector SC, le permite acomodar más conectores de fibra dentro del mismo espacio. Los conectores LC también utilizan un diseño Snap-On Push-Pull. Debido a su diseño compacto y su excelente rendimiento, se usan ampliamente en entornos con restricciones espaciales, como centros de datos y paneles de parche.

Adaptador de fibra óptica

El adaptador de fibra óptica LC también es compacto y se usa para conectar dos conectores LC. Por lo general, es un diseño dúplex, que proporciona una solución de conexión de fibra de alta densidad y ahorra significativamente el espacio del gabinete.

Conector FC

El conector FC (conector Ferrule) presenta una conexión roscada. Los usuarios giran el conector para apretarlo, proporcionando una conexión muy estable incluso en entornos sujetos a vibración o alto choque. Los conectores FC se encuentran comúnmente en equipos de telecomunicaciones, sistemas de control industrial e instrumentos de precisión.

Adaptador de fibra óptica

El adaptador FC Fiber Optic también utiliza una conexión roscada, proporcionando una plataforma de conexión resistente para el conector FC, asegurando la transmisión de señal óptica estable incluso en entornos hostiles.

Conector ST

El conector ST (punta recta) es un conector con un mecanismo de bloqueo de bayoneta, de forma similar a un conector BNC. Requiere un giro para bloquear en su lugar y fue una vez un tipo de conector muy popular en redes de fibra óptica. Sin embargo, debido a su mayor tamaño y un mecanismo de bloqueo menos conveniente que los conectores SC y LC, los conectores ST se han eliminado gradualmente en nuevas implementaciones de red, pero aún se pueden encontrar en algunos equipos y redes más antiguos.

Adaptador de fibra óptica

Los adaptadores de fibra óptica ST conectan dos conectores ST. Su diseño de bloqueo de bayoneta garantiza una conexión segura y se usa comúnmente en equipos LAN más antiguos.

El cable de fibra óptica, con su rendimiento superior, se ha convertido en un componente indispensable de las redes de comunicaciones modernas. Ya sea que esté planeando una red empresarial, construir un centro de datos o simplemente interesado en la tecnología de comunicaciones, comprender los diferentes tipos, estructuras y métodos de conexión de los cables de fibra óptica lo ayudarán a comprender y utilizar mejor esta poderosa tecnología, proporcionando una base sólida para nuestras vidas digitales.
