¿Cómo instalar un conector rápido de fibra óptica?

La instalación de un conector rápido de fibra óptica es una habilidad clave para Fibra hasta el Hogar (FTTH) y el mantenimiento in situ. En pocas palabras, el proceso de instalación implica cuatro pasos principales: pelar y limpiar la fibra, cortar la fibra, insertarla y asegurarla y, finalmente, bloquear la carcasa. Esta tecnología de empalme en frío elimina la necesidad de costosas empalmadoras por fusión, lo que permite conexiones de alta calidad en minutos usando solo pelacables y cortadoras simples.

¿Qué es un conector rápido de fibra óptica?

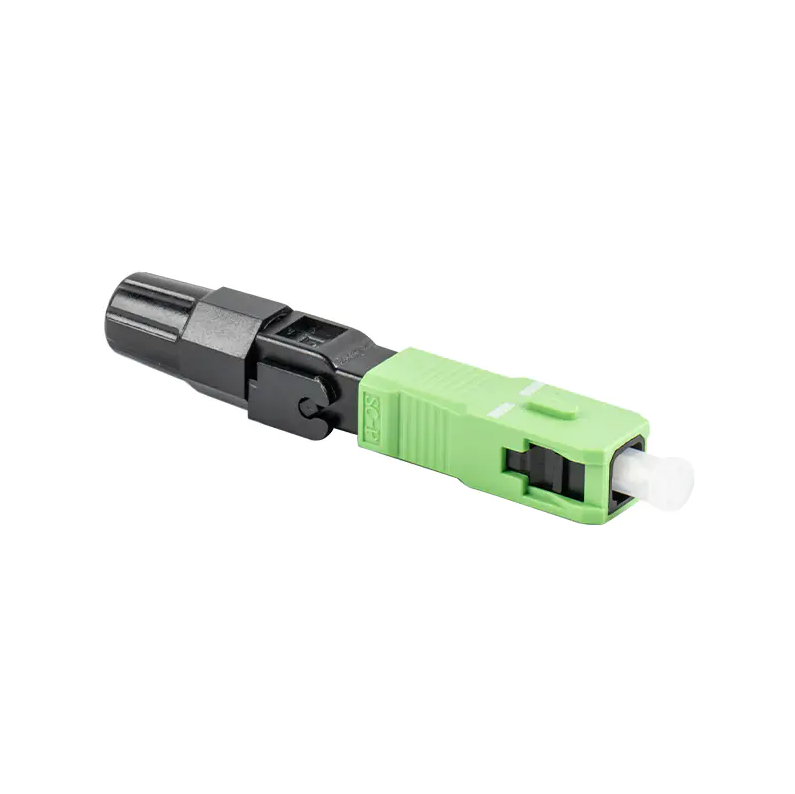

un Conector rápido de fibra óptica , comúnmente conocido como "conector de empalme en frío" en la industria, es un conector prepulido de calidad de fábrica. Contiene una fibra preinstalada y un gel compatible con el índice de refracción. Durante la instalación, la fibra preparada simplemente se inserta en su ranura en V para la conexión mecánica. Es ampliamente utilizado en divisores ópticos, marcos de distribución y terminales ONU.

Herramientas necesarias antes de la instalación

Antes de comenzar, asegúrese de tener las siguientes herramientas profesionales para garantizar la calidad de la conexión:

• Alicates/pelacables Miller: Se utilizan para pelar el revestimiento de fibra.
• Pelacables de fibra de longitud fija: garantiza una longitud de pelado de fibra precisa.
• Cuchilla de fibra: una herramienta fundamental que determina la planitud de la cara del extremo de la fibra.
• Toallitas sin pelusa y alcohol (99 % de pureza o superior): se utilizan para limpiar a fondo el núcleo de fibra.
• Bolígrafo de luz roja (opcional): Se utiliza para probar la continuidad de la conexión.



Pasos de instalación detallados

1. Insertar la tapa trasera y quitar la fibra

Primero, preinserte el conector rápido de fibra óptica La tapa de la cola sobre la fibra. Luego, utilice un pelador de fibra de longitud fija para pelar la cubierta exterior y el revestimiento de la fibra. El estándar es pelar aproximadamente 50 mm de la funda protectora exterior, dejando al descubierto unos 20 mm de fibra desnuda (la longitud específica depende de las instrucciones de la marca del conector).

2. Limpieza de la fibra

Este es el paso que más fácilmente se pasa por alto, pero el más importante. Utilice una toallita sin pelusa empapada en alcohol para limpiar vigorosamente la fibra desnuda. Un sonido "chirriante" indica que está limpio. No vuelva a tocar la fibra limpia con las manos.

3. Corte preciso

Coloque la fibra en la ranura guía de la cuchilla. Conector rápido de fibra ópticas tienen requisitos estrictos para la longitud de corte (normalmente la longitud de la fibra desnuda es de 10 a 12 mm). Asegúrese de que la cara del extremo sea plana y libre de rebabas.

4. Inserción y bloqueo mecánico

Inserte lentamente la fibra óptica en el cuerpo del conector hasta que la fibra muestre un ligero arco. Esto indica que el núcleo de la fibra está en estrecho contacto con la fibra preinstalada. En este punto, presione hacia abajo la cubierta de bloqueo superior (parte de engarce) para asegurar la fibra.

5. Asamblea de Vivienda

Empuje la tapa trasera hacia atrás y apriétela, luego conecte la carcasa del conector. En este punto, se puede utilizar un lápiz de luz roja para iluminar el otro extremo y comprobar si hay fugas de luz en el punto de conexión. Ninguna fuga de luz indica una conexión exitosa.

Consejos para mejorar la tasa de éxito de la conexión

• Mantener un ambiente limpio: El polvo es el mayor enemigo de los conectores rápidos de fibra óptica y provocará directamente una pérdida de inserción excesiva.


• Precisión de corte: Si las pruebas revelan una alta atenuación, generalmente se debe a una cara del extremo de corte desigual. Se recomienda recortar.


• No use fuerza excesiva: Al insertar la fibra óptica, utilice una fuerza suave para evitar romper el núcleo de la fibra o dañar la ranura en V interna.



Dominar las técnicas de instalación de conectores rápidos de fibra óptica no solo puede mejorar la eficiencia de la construcción sino también reducir significativamente los costos de mantenimiento de las redes de fibra óptica.
