¿Cómo instalar un conector rápido de fibra óptica LC?

En el cableado de redes de fibra óptica moderno, el conector rápido de fibra óptica LC se ha convertido en un componente central en FTTH (Fibra hasta el Hogar) y en la construcción de centros de datos debido a su pequeño tamaño, baja pérdida y facilidad de operación. Permite realizar empalmes en frío en el sitio con herramientas simples, lo que elimina la necesidad de equipos complejos de empalme por fusión y mejora en gran medida la eficiencia de la construcción.

I. Preparación: herramientas y materiales necesarios

Antes de comenzar la instalación, asegúrese de tener las siguientes herramientas profesionales para garantizar la calidad de la conexión:

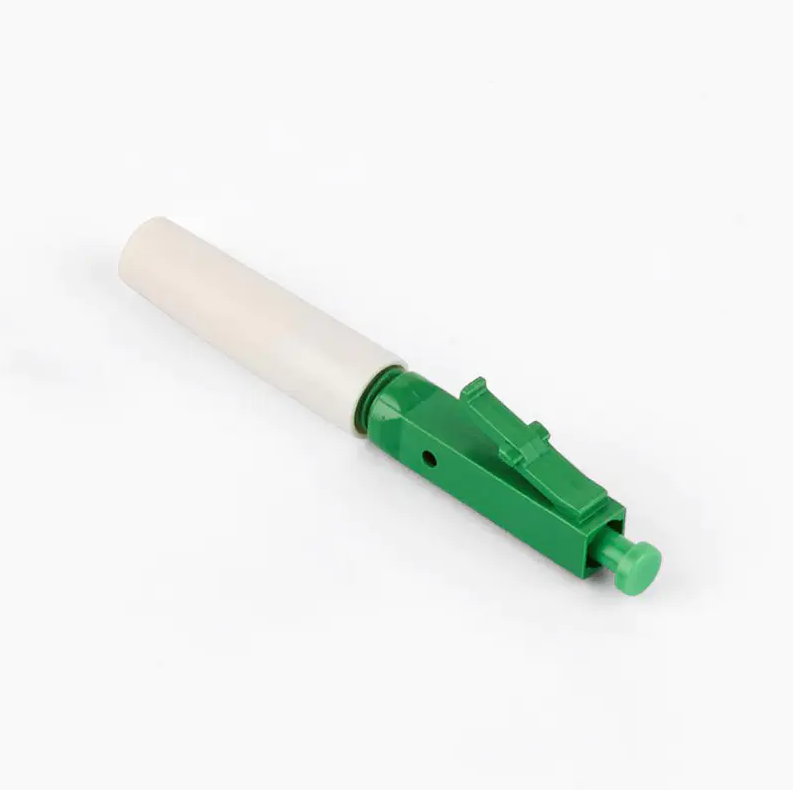

• Componentes del conector rápido de fibra óptica LC
• Alicates pelacables para fibra óptica (alicates Miller)
• Separador de longitud de fibra óptica
• Cortadora de fibra óptica de alta precisión
• Toallitas sin pelusa y alcohol de alta pureza.
• Localizador visual de fallos (lápiz de luz roja)


II. Pasos de instalación del conector rápido de fibra óptica LC

1. Inserte la tapa trasera

Primero, inserte la tapa trasera del conector rápido de fibra óptica LC en la fibra con anticipación. Este es el paso más fácil de olvidar; Si intentas instalarlo después de procesar la fibra, tendrás que rehacer el proceso.

2. Quite el revestimiento de fibra

Utilice los alicates pelacables para quitar la cubierta exterior y el revestimiento interior de la fibra. Generalmente se recomienda una longitud de pelado de 40 mm a 50 mm. Aplique una presión uniforme durante este proceso para evitar dañar la superficie de fibra de vidrio.

3. Limpiar la fibra

Utilice un paño sin pelusa humedecido con alcohol para limpiar la fibra desnuda. Este paso es crucial, ya que cualquier partícula de polvo diminuta aumentará la pérdida de inserción del conector de fibra óptica.

4. Cortar la fibra

Coloque la fibra limpia en el pelador de longitud y córtela de acuerdo con las especificaciones requeridas por el conector rápido de fibra óptica LC (generalmente se requiere una longitud de fibra desnuda de 10 mm a 12 mm). Utilice una cuchilla de alta precisión para asegurar un extremo plano.

5. Insertar y bloquear

Inserte con cuidado la fibra preparada en el cuerpo del conector. Cuando observa una ligera curvatura ("microcurvatura") en la fibra dentro del conector, indica que la fibra ha hecho contacto total con el núcleo de fibra preintegrado. En este punto, presione el interruptor de bloqueo para asegurar la fibra y apriete la tapa trasera.

6. Pruebas de rendimiento

Después de la instalación, se recomienda realizar una prueba preliminar con un lápiz de luz roja. Si no hay una fuga de luz obvia en el conector, indica que el empalme en frío fue exitoso.

III. Consejos para mejorar el rendimiento de los conectores rápidos de fibra óptica LC

Para garantizar la estabilidad a largo plazo de la red de fibra óptica, se debe tener en cuenta lo siguiente al utilizar Conectores rápidos de fibra óptica LC :

Protección del extremo: Antes de la inserción, no permita que el extremo de la fibra entre en contacto con ningún objeto.

Ambiente limpio: Opere en un ambiente libre de polvo tanto como sea posible para evitar que la contaminación ambiental afecte la transmisión de la señal.

Uso repetido: Aunque la mayoría Conectores rápidos de fibra óptica LC Admite múltiples conexiones, el desmontaje y montaje frecuentes aumentarán las pérdidas. Se recomienda completar la conexión de una sola vez siempre que sea posible.

Dominar el método de instalación correcto de Conectores rápidos de fibra óptica LC no solo puede reducir los costos de construcción sino también garantizar efectivamente la estabilidad del ancho de banda de la red. Con la popularización de la tecnología de comunicación de fibra óptica, esta eficiente solución de empalme en frío se está convirtiendo en la corriente principal de la industria.
