¿Cómo probar los cables de conexión de fibra óptica?

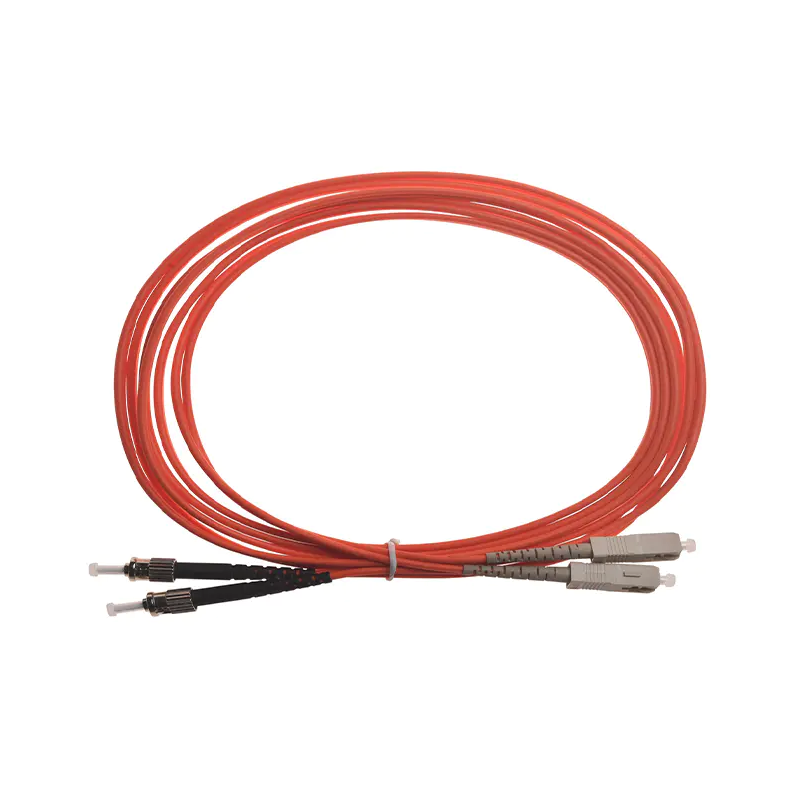

Cordones de conexión de fibra óptica Son componentes de conexión esenciales en los sistemas de comunicación de fibra óptica y su rendimiento afecta directamente la calidad y estabilidad de la transmisión de la red. Entonces, ¿cómo se prueban los cables de conexión de fibra óptica para garantizar que su rendimiento cumpla con los estándares?

La importancia de las pruebas de cables de conexión de fibra óptica

Cordones de conexión de fibra óptica Desempeñan un papel crucial en la transmisión de señales en centros de datos, salas de equipos de comunicación y redes empresariales. Si un cable de conexión de fibra óptica tiene problemas como atenuación excesiva, contaminación de la interfaz o flexión excesiva, provocará señales de red inestables o incluso cortes de red. Los datos de la industria muestran que los cables de conexión de fibra óptica defectuosos son una de las principales causas de fallas en los enlaces de fibra óptica y representan más del 40%. Por lo tanto, probar periódicamente los cables de conexión de fibra óptica puede ayudar a detectar problemas de manera oportuna y garantizar un funcionamiento estable de la red.

Prueba de cables de conexión de fibra óptica utilizando un medidor de potencia óptica y una fuente de luz

Un medidor de potencia óptica y una fuente de luz son las herramientas más utilizadas para probar cables de conexión de fibra óptica. Los pasos específicos son los siguientes:

Paso 1: conecte la fuente de luz y el medidor de potencia óptica

Conecte el puerto de la fuente de luz a un extremo del cable de conexión de fibra óptica y conecte el medidor de potencia óptica al otro extremo.

Paso dos: medir la atenuación de la fibra

En circunstancias normales, la atenuación de un cable de conexión de fibra óptica monomodo debe estar entre 0,2 y 0,5 dB/km, y la de una fibra multimodo debe estar entre 0,5 y 1 dB/km.

Paso tres: analizar los resultados

Si el valor de atenuación medido es demasiado alto, verifique si la interfaz del cable de conexión está sucia o si el cable de conexión está doblado.

Este método es adecuado para pruebas rápidas in situ y puede determinar intuitivamente si el rendimiento general del cable de conexión de fibra óptica cumple con los requisitos.

Uso de un OTDR para detectar problemas de ubicación detallados en cables de conexión de fibra óptica

Un OTDR (reflectómetro óptico en el dominio del tiempo) puede detectar la calidad de los extremos, roturas, dobleces y pérdidas en los conectores de los cables de conexión de fibra óptica. En comparación con un medidor de potencia óptica, un OTDR proporciona capacidades de localización de fallas más precisas:

Localización de descansos

A través de señales reflejadas, un OTDR puede mostrar con precisión los puntos de pérdida en el cable de conexión de fibra óptica, con un error generalmente inferior a 1 metro.

Detección de flexión

Cuando aparece un pico de atenuación anormal en la curva del OTDR, indica que la fibra tiene un problema de flexión o estiramiento.

Registro de datos de pérdida

Se pueden generar informes de prueba, facilitando la gestión a largo plazo por parte del equipo de mantenimiento.

Por ejemplo, durante una operación de cableado de un centro de datos, una prueba de OTDR reveló que una interfaz de cable de conexión de fibra óptica tenía una pérdida de hasta 1,2 dB. El reemplazo oportuno restableció el funcionamiento normal del enlace y evitó posibles interrupciones de la red.

Precauciones en la prueba de cables de conexión de fibra óptica

Durante las pruebas, se deben tener en cuenta los siguientes puntos:

• Mantenga limpia la interfaz: la contaminación de la interfaz de fibra óptica es una de las principales causas de datos de prueba anormales. Se deben utilizar herramientas de limpieza de fibra óptica específicas.
• Evite doblarse: durante las pruebas y la instalación, asegúrese de que el radio de curvatura del cable de conexión sea mayor que el radio de curvatura mínimo. Normalmente, esto es ≥30 mm para fibra monomodo y ≥20 mm para fibra multimodo.
• Valor promedio de múltiples pruebas: para garantizar la confiabilidad de los datos, se recomienda probar el mismo cable de conexión de fibra óptica varias veces y utilizar el valor promedio para la evaluación.

Probar los cables de conexión de fibra óptica es un paso crucial para garantizar el funcionamiento estable de los sistemas de comunicación de fibra óptica. Utilizando herramientas como medidores de potencia óptica, fuentes de luz y OTDR, se puede evaluar rápidamente el rendimiento de los cables de conexión de fibra óptica, identificar problemas potenciales y resolverlos rápidamente. Las pruebas periódicas de los cables de conexión de fibra óptica no solo mejoran la confiabilidad de la red sino que también reducen los costos de mantenimiento.
