¿Cómo usar un cuadro de distribución de fibra óptica?

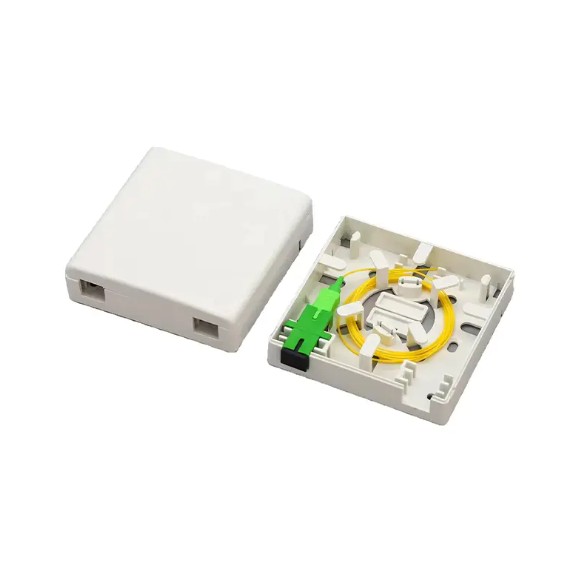

Una caja de distribución de fibra óptica (FDB) es un dispositivo esencial en las redes de comunicación de fibra óptica. Proporciona un punto de gestión centralizado y centralizado para cables ópticos que ingresan edificios o terminales de usuario. Ya sea para proyectos industriales a gran escala, centros de datos o soluciones de fibra a casa (FTTH), el uso adecuado del FDB es crucial para garantizar la transmisión de señal óptica estable y mejorar la eficiencia del mantenimiento de la red.

Funciones clave y estructura de un cuadro de distribución de fibra óptica

Las funciones principales de un paneles de parche de fibra óptica son para asegurar, proteger, empalmar, terminar y distribuir cables ópticos. Por lo general, consiste en una carcasa de caja, un panel de conector de fibra óptica interna, una bandeja de empalme, un dispositivo de almacenamiento de fibra y accesorios de cable. Comprender estos componentes facilitará una mejor operación y mantenimiento:

• Entrada de cable y accesorio: Protege los cables ópticos del daño mecánico al ingresar al cuadro de distribución y los asegura para evitar el movimiento.


• Empalme de fibra y almacenamiento: Proporciona un área limpia y segura para el empalme de fibra. Las fibras empalmadas se enrollan y almacenan en la bandeja de empalme para proteger los conectores de fibra.


• Parche y conexión de fibra óptica: Conecte los núcleos de fibra empalmados a los cables de parche utilizando adaptadores (como los cables SC y LC) para establecer conexiones a equipos de fibra óptica externa (como interruptores de fibra óptica y transceptores). Esto es lo que significa "parche".


Pasos para usar correctamente una caja de parche de fibra óptica

1. Instalación y fijación

La caja de parche de fibra óptica debe instalarse en una ubicación seca, limpia y de fácil acceso, como una sala de comunicaciones, sala de equipos o pared del corredor.

• Selección del sitio: Asegúrese de que la temperatura y humedad ambiente cumplan con los requisitos del equipo y permita suficiente espacio para la operación y la expansión futura.


• Asegurando: Asegure la caja de parche a la pared o la rejilla con sujetadores como tornillos de expansión. Mantenga la caja recta.



2. Entrada y reparación del cable

• Desmontaje: Desplácese el cable de fibra óptica según sea necesario, dejando una longitud apropiada para la entrada en el área de empalme.


• Seguro: Use abrazaderas de cable o lazos de cable para asegurar el núcleo de refuerzo del cable de fibra óptica y la chaqueta exterior dentro del recinto a la tensión resistente y proteger la fibra óptica del estrés.



3. Empalme de fibra y enrollamiento

• Preparación del núcleo de fibra: Prepare el núcleo de fibra desnuda del cable óptico y el núcleo de fibra desnuda de la coleta. Un extremo de la coleta contiene la fibra desnuda para el empalme; El otro extremo contiene un conector para conectarse al panel.


• Empalme: Use un empalmador de fibra de fibra para realizar un empalme preciso para minimizar las pérdidas de empalme.


• Almacenamiento y protección: Proteja el empalme empalmado con tubos de retiro de calor y bótalo cuidadosamente en una bandeja de empalme. El radio de curvatura de la fibra durante el enrollamiento no debe ser menor que el mínimo especificado por el fabricante de fibra, generalmente no menos de 40 mm, para evitar mayores pérdidas de fibra.



4. Cableado y conexión

• Empalme: Inserte el conector (como un conector SC) en la coleta de fibra con saliva de fusión en el adaptador en el panel de parche de fibra óptica.


• Conexión de cable de parche: Use cables de parche de fibra óptica para conectar el adaptador en el panel a un equipo de comunicaciones externas. Asegúrese de que el modelo de cordón de chorro coincida con el tipo de adaptador.



Consejos de gestión para optimizar el uso del panel de parche de fibra óptica

Eficiente paneles de parche de fibra óptica La gerencia puede reducir significativamente las tasas de falla de la red y los costos de mantenimiento.

• Etiquetado claro: Etiquete claramente cada fibra, puerto y cable de parche, lo que indica su punto de inicio y finalización, así como su propósito (como "enlace ascendente" o "acceso al usuario").


• Gestión de cables: Use lazos de cable o clips de cable para agrupar cuidadosamente los cables de la fibra óptica y las fibras almacenadas dentro del recinto para evitar la reticulación y el enredo, y para garantizar un flujo de aire suave.


• Inspección regular: Inspeccione regularmente el interior del panel de parche para asegurarse de que esté libre de polvo y humedad, y que todas las conexiones sean seguras y confiables. Use un medidor de potencia óptica para verificar la intensidad de la señal óptica cuando sea necesario.



Los paneles de parche de fibra óptica sirven como un puente que conecta las líneas de cable ópticas y el equipo de terminal. La calidad de su uso y gestión determina directamente el rendimiento de toda la red de comunicación de fibra óptica. A través de procesos de instalación estandarizados y gestión refinada, la confiabilidad y la eficiencia de transmisión de la red de fibra óptica se pueden maximizar, proporcionando a los usuarios una experiencia de transmisión de datos estable y de alta velocidad.
