¿Cuáles son los tipos de divisores PLC de fibra óptica?

En la construcción de redes de comunicación de fibra óptica de alto rendimiento (especialmente redes ópticas pasivas (PON) como EPON y GPON), divisores PLC de fibra óptica (Divisores PLC, divisores de circuitos de guía de ondas planos) son dispositivos pasivos cruciales. Fabricados con tecnología de guía de onda plana, pueden distribuir la potencia de la señal óptica desde una única fibra óptica a múltiples puertos de salida de fibra según una proporción predeterminada o de manera uniforme, logrando multifuncionalidad a partir de una única señal óptica.

Debido a su alta integración, tamaño pequeño, baja pérdida de inserción y alta confiabilidad, divisores PLC de fibra óptica se han convertido en equipos centrales en implementaciones FTTx (Fibra hasta el Hogar), utilizados para conectar la oficina central (OLT) con múltiples terminales de usuario (ONU) para lograr cobertura de red y compartir ancho de banda.

Exploración en profundidad: principales tipos de divisores PLC de fibra óptica

divisores PLC de fibra óptica Se pueden clasificar según su embalaje, configuración de puertos y características estructurales para cumplir con diferentes entornos de instalación y requisitos de aplicación.

1. Clasificación por método de envasado (tipo más común)

Los divisores PLC de fibra óptica se clasifican principalmente según su método de empaquetado, lo que determina su aplicabilidad en diferentes entornos de instalación y escenarios de aplicación.

Divisores PLC de fibra desnuda: Estos divisores tienen la estructura más simple y el tamaño más pequeño. El chip divisor está conectado directamente por ambos extremos a la fibra óptica, sin necesidad de revestimiento protector adicional. Son adecuados para su uso en cajas de distribución de fibra óptica (ODF) o cajas divisoras compactas, principalmente para integración modular.

Divisores PLC de cinta: Estos divisores están empaquetados en tubos de acero en miniatura, lo que proporciona cierta protección para el chip divisor y la fibra óptica. La fibra óptica está agrupada y prealargada para facilitar su manipulación. Son adecuados para su uso en cajas de empalme de fibra óptica o cajas de conexiones más pequeñas, lo que permite proteger los cables y realizar empalmes flexibles.

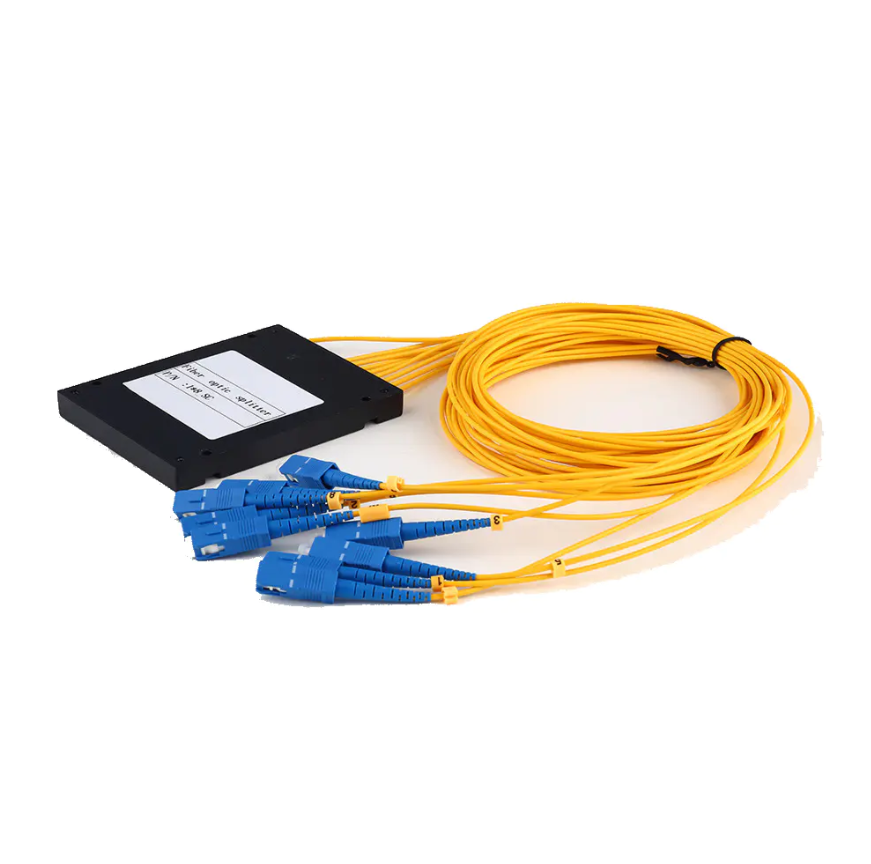

Divisores PLC tipo caja: Estos divisores están empaquetados en una robusta caja de plástico ABS, que proporciona una protección confiable y, por lo general, vienen con interfaces estandarizadas (como SC/APC o SC/UPC). Debido a su facilidad de implementación, se utilizan ampliamente en cajas de distribución óptica, cajas de conexiones de fibra óptica o montaje directo en racks.

Divisores PLC montados en bastidor: Este tipo utiliza un diseño de montaje en bastidor estándar de 19 pulgadas, normalmente de 1U o 2U de altura, que integra varios módulos divisores en un solo chasis. Son adecuados para salas de oficinas centrales (CO) o grandes centros de datos, lo que facilita la gestión centralizada y la implementación de alta capacidad.

2. Clasificación por relación de división/configuración de puerto

La relación de división de un divisor PLC de fibra óptica es uno de sus parámetros principales y representa la proporción de distribución de la señal óptica. Los tipos comunes incluyen:

Relación de división uniforme: Estructura 1*N o 2*N, donde N es el número de puertos de salida. Los ejemplos incluyen 1*8, 1*16, 1*32 o 1*64. Esto significa que la potencia óptica de entrada se distribuirá uniformemente entre N puertos de salida.

Relación de división no uniforme: Si bien los divisores PLC se dividen inherentemente de manera uniforme, esto a veces se refiere a escenarios en los que se logra una salida de energía desigual mediante conexión en cascada o personalización en ciertas aplicaciones.

3. Clasificación por longitud de onda operativa

Aunque la mayoría de los divisores PLC de fibra óptica funcionan en el rango de banda ancha de 1260 nm-1650 nm, en las redes PON, están optimizados principalmente para longitudes de onda clave como 1310 nm (enlace ascendente), 1490 nm (enlace descendente) y 1550 nm (vídeo/CATV) para garantizar una pérdida de inserción extremadamente baja y una pérdida dependiente de la polarización.

La variedad de tipos y opciones de empaque flexible disponibles para los divisores PLC de fibra óptica les permite adaptarse perfectamente a diversos entornos, desde la sala de equipos central hasta la puerta del usuario. Al seleccionar un divisor PLC de fibra óptica, se debe determinar el tipo de embalaje más adecuado en función de los requisitos específicos del proyecto (como el espacio de instalación, la cantidad de puertos y el nivel de protección).
