¿Cómo elegir una Caja de Empalme de Fibra Óptica?

Elegir el cierre de empalme de fibra óptica adecuado se reduce a cuatro factores principales: entorno de instalación, configuración de entrada de cables, capacidad de recuento de fibras y método de sellado . Si los hace bien, tendrá un cierre que protegerá los empalmes durante 20 años. Si se equivocan, la entrada de humedad o una falla mecánica pueden provocar la caída de un segmento completo de la red. Esta guía desglosa cada factor con datos específicos para ayudarle a tomar la decisión correcta.

¿Qué es un Cierre de empalme de fibra óptica y ¿Por qué es importante elegir?

Un cierre de empalme de fibra óptica (FOSC) es un recinto sellado que protege los empalmes de fibra contra daños ambientales: humedad, polvo, radiación ultravioleta, cambios de temperatura y tensión mecánica. Se utilizan en uniones de cables, puntos de bifurcación y ubicaciones de terminación en redes de fibra aéreas y subterráneas.

Un cierre no coincidente es una de las causas más comunes de fallas en la red de fibra en el campo. Por ejemplo, el uso de un cierre de domo con clasificación IP67 en una bóveda subterránea inundada repetidamente, que requiere como mínimo IP68 con una inmersión de 1 metro durante 24 horas, puede provocar una falla total del empalme en un plazo de 6 a 18 meses. La especificación correcta evita costosos empalmes y tiempos de inactividad de la red.

Paso 1: identificar el entorno de instalación

El medio ambiente es el criterio de selección más importante. Determina la clasificación de protección de ingreso (IP) requerida, el grado del material y el factor de forma del cierre.

Instalaciones aéreas

Los cierres aéreos se montan en postes o se fijan a cables mensajeros. Necesitan resistir Exposición a los rayos UV, carga de viento y ciclos de temperatura de -40 °C a 70 °C . Busque carcasas de policarbonato o ABS estabilizadas contra los rayos UV y una clasificación mínima de IP55. Los cierres horizontales (a tope) son la opción estándar para antenas debido a su facilidad de montaje y reingreso.

Subterráneo/enterrado directamente

Los cierres enterrados directamente deben ser resistente al agua hasta al menos IP68 — normalmente clasificado para inmersión de 1 a 3 metros durante 24 a 72 horas, dependiendo de las condiciones del suelo. Aquí se utilizan mucho los cierres tipo cúpula con sellado de gel o termorretráctil. Evite cierres con tapas selladas con pernos únicamente; El reingreso sin dañar el sello es fundamental para el mantenimiento futuro.

Bóvedas y pozos subterráneos

Las alcantarillas y los pozos de inspección son el entorno más duro. Estos espacios pueden inundarse repetidamente, acumular gases y exponer los cierres a la actividad de los roedores. Especificar Cierres con clasificación IP68 con sellado mecánico (juntas de compresión o bandas de acero inoxidable) en lugar de sistemas a base de gel, que pueden degradarse bajo ciclos repetidos de inundación.

Elevadores de interior/edificio

Los cierres interiores en elevadores de conductos o salas de equipos requieren una menor protección de ingreso (IP20 o IP44 a menudo es suficiente), pero es posible que deban cumplir estándares de retardo de fuego como UL 94 V-0 o IEC 60332. Los cierres compactos en línea o basados en bandejas son típicos aquí.

Paso 2: seleccione el tipo de cierre correcto

Los cierres de empalme de fibra óptica vienen en tres factores de forma principales. Cada uno se adapta a diferentes escenarios de implementación:

Cierres de cúpula utilice un diseño de base y domo sellado con una tuerca de compresión o un anillo de sujeción. Ofrecen una excelente impermeabilización IP68 y funcionan bien en entornos con mucha humedad. El inconveniente: acceder a las partes internas requiere desatornillar la cúpula, lo que puede resultar engorroso en bóvedas reducidas.

Cierres horizontales (a tope) tienen una carcasa cilíndrica que se divide longitudinalmente, lo que hace que el acceso a la bandeja de empalme sea rápido y sencillo. Esto los hace preferidos para despliegues aéreos donde los técnicos trabajan en postes con tiempo y espacio limitados.

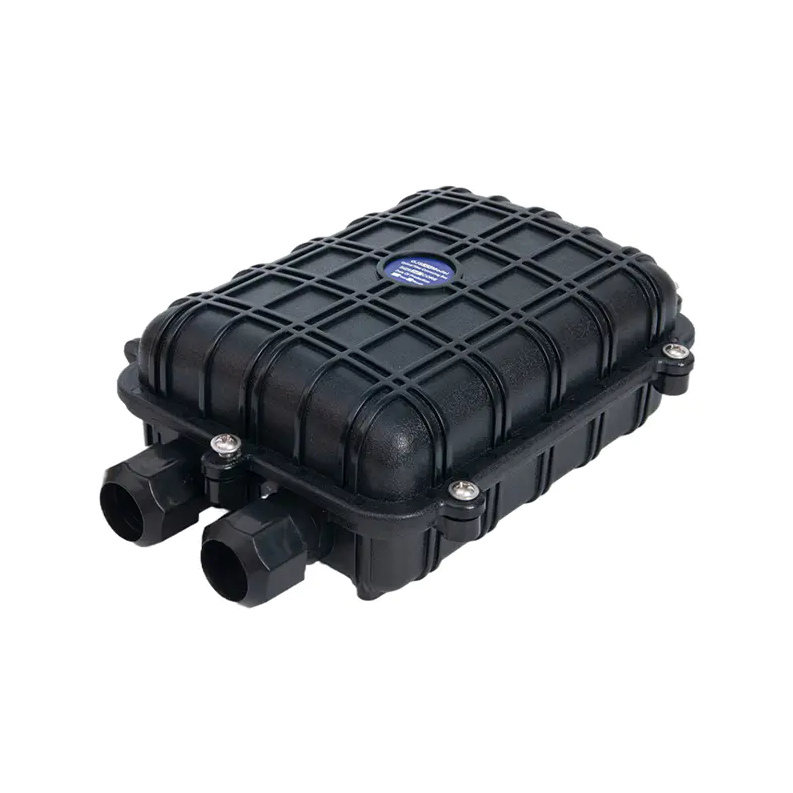

Cierres en línea permiten que los cables pasen directamente a través de ambos extremos, lo que los hace ideales para uniones de cables de tramo medio en sistemas de conductos o elevadores de edificios. Por lo general, ofrecen el tamaño más compacto.

Paso 3: determinar el número de fibras y la capacidad de la bandeja de empalme

Siempre dimensione el cierre para al menos entre un 25% y un 50% más de fibras de las que se necesitan actualmente . Las expansiones de red son comunes y reabrir un cierre enterrado para cambiarlo por una unidad más grande es costoso y disruptivo.

Métricas de capacidad clave para verificar:

• Número de bandejas de empalme: Cada bandeja estándar tiene capacidad para entre 12 y 24 empalmes (por fusión o mecánicos). Un punto de empalme de 48 fibras necesita un mínimo de 2 a 4 bandejas.
• Puertos de cables: Cuente el número de cables que entran y salen. Un punto de derivación con 1 alimentador y 4 cables de distribución necesita al menos 5 puertos. La mayoría de los cierres de domo ofrecen de 3 a 6 puertos; Los cierres horizontales pueden tener 8 o más.
• Altura de apilado de bandejas: Especialmente en los cierres de domo, la altura de la pila de bandejas internas limita la cantidad de bandejas que caben, generalmente de 6 a 12 bandejas en una unidad de domo estándar.

Para los puntos de distribución FTTH (fibra hasta el hogar), los cierres que manejan de 48 a 96 fibras con 4 a 6 puertos son típicos. Para cables troncales o alimentadores, es más común una capacidad de 144 a 576 fibras con 8 a 12 puertos.

Paso 4: evaluar el método de sellado

El sistema de sellado determina tanto el nivel de protección de ingreso como la facilidad con la que el cierre volverá a ingresar en el futuro. Los tres métodos principales son:

Sellado de gel

El sellado con gel (o grasa) llena los puertos de entrada de cables con un compuesto semisólido que se adapta a las formas irregulares de los cables. Proporciona un rendimiento IP68 confiable y es fácil de instalar. Sin embargo, el gel puede secarse o atraer residuos con el tiempo, y su reingreso requiere limpieza, lo que agrega tiempo de mantenimiento. Más adecuado para implementaciones permanentes o de bajo reingreso .

Sellado mecánico/compresión

Las juntas de compresión y los ojales de goma sellan los puertos de los cables cuando se aprietan con tornillos o anillos de sujeción. Estos permiten reingreso sin herramientas o con poco esfuerzo y no deje residuos. Son ideales para bóvedas y pozos de acceso donde se puede acceder al cierre varias veces al año. Clasificado hasta IP68 cuando se instala correctamente.

Sellado termorretráctil

Se aplica un tubo termorretráctil con revestimiento adhesivo sobre las entradas de cables con una pistola de calor. Una vez aplicado, crea un sello permanente y altamente confiable. La compensación es que el reingreso requiere cortar el tubo retráctil , lo que lo hace adecuado solo para puntos de empalme que rara vez (o nunca) serán revisados. A menudo se utiliza para aplicaciones submarinas o de infraestructura crítica donde la hermeticidad a largo plazo es la máxima prioridad.

Paso 5: verifique la compatibilidad del cable y el diámetro de entrada

No todos los cierres aceptan todos los tipos de cables. Antes de comprar, verifique lo siguiente:

• Rango de diámetro exterior del cable: La mayoría de los cierres aceptan cables de 5 mm a 25 mm, pero algunos cierres de domo solo admiten cables de hasta 16 mm. Los cables blindados suelen tener diámetros mayores y requieren kits de puertos específicos.
• Tipo de cable: Los cables de acometida planos, los cables redondos de tubo holgado y los cables planos tienen requisitos de entrada diferentes. Confirme que el cierre admita la geometría de su cable específico.
• Anclaje de miembros de fuerza: Los cables blindados o autoportantes necesitan anclajes de elementos de resistencia dentro del cierre para evitar que la tensión llegue a las bandejas de empalme. Asegúrese de que el cierre tenga herrajes de anclaje compatibles.

Paso 6: verificar el cumplimiento de los estándares

Los cierres de buena reputación se prueban según estándares reconocidos internacionalmente. Al evaluar un producto, busque el cumplimiento de:

Un cierre que indique el cumplimiento de IP68 sin una referencia a la metodología de prueba IEC 60529 debe tratarse con precaución. Solicite siempre informes de pruebas de terceros de proveedores para implementaciones críticas.

Errores comunes que se deben evitar al seleccionar un cierre de empalme de fibra

• Subestimar el crecimiento de la fibra: Un cierre del tamaño exacto para el recuento de fibras actual requerirá un reemplazo costoso a medida que se expanda la capacidad. Planifique siempre con al menos un 50 % de espacio libre.
• Ignorando la frecuencia de reingreso: Si se accederá a un punto de empalme trimestralmente para mantenimiento o nuevas caídas, un cierre termorretráctil no es práctico. Haga coincidir el método de sellado con su modelo operativo.
• Elección de IP67 para bóvedas inundadas: IP67 cubre una inmersión de 30 minutos a 1 metro. Muchas bóvedas subterráneas experimentan inundaciones sostenidas mucho más allá de esto. IP68 con clasificaciones específicas de profundidad y duración no es negociable en estas condiciones.
• Pasando por alto la gestión del radio de curvatura: Los cables de fibra tienen un radio de curvatura mínimo (normalmente 20 veces el diámetro del cable para instalación, 10 veces para largo plazo). Los cierres con guías de enrutamiento internas inadecuadas provocan pérdidas por microdobladuras y eventuales fallas de la fibra.
• Saltar kits de sellado de campo: Muchos cierres requieren kits de sellado de puertos instalables en campo para los puertos no utilizados. Dejar puertos abiertos (incluso limitados) puede comprometer la clasificación IP con el tiempo en entornos hostiles.

Lista de verificación de selección rápida

Utilice esta lista de verificación antes de finalizar un cierre de empalme de fibra óptica compra:

1. Confirme el entorno de instalación: aéreo, conducto subterráneo, enterrado directamente, bóveda o interior
2. Determine la clasificación IP requerida: IP55 (aérea) / IP67 (inmersión ocasional) / IP68 (inmersión continua)
3. Cuente el total de fibras hoy y agregue un 50% para el crecimiento; seleccione un cierre que cumpla o supere este número
4. Cuente las entradas de cables (puertos) necesarias, incluidos repuestos para futuros cables.
5. Mida los diámetros exteriores del cable y confirme la compatibilidad con la gama de kits de puertos del cierre.
6. Seleccione el tipo de sellado: gel (permanente), mecánico/compresión (reentrada frecuente) o termorretráctil (muy permanente)
7. Verifique el cumplimiento de IEC 60529 y los estándares regionales relevantes (GR-771, EN 50411)
8. Confirme que las guías de radio de curvatura internas se ajusten a las especificaciones de su cable.
9. Verificar que se incluyan anclajes para elementos de refuerzo para cables armados o autoportantes.
10. Solicite informes de pruebas de terceros para clasificación IP y desempeño ambiental
