¿Cuál es la diferencia entre los latiguillos OM3 y OM4?

La diferencia clave entre los cables de conexión OM3 y OM4 radica en el ancho de banda y la distancia de transmisión: OM4 ofrece un ancho de banda modal efectivo (EMB) de 4700MHz·km (más del doble de los 2000MHz·km de OM3) y admite Ethernet 100G en 150 metrosetrosetrosetrosetros, en comparación con solo 100 metrosetrosetrosetrosetrosetrosetros para OM3. Ambos son tipos de fibra multimodo que comparten la misma estructura de núcleo/revestimiento de 50/125 micras, pero OM4 utiliza un proceso de fabricación de fibra más refinado, lo que la convierte en la opción preferida para centros de datos de alta densidad y entonos de red con uso intensivo de ancho de banda.

Cable de conexión OM3 frente a OM4 : Especificaciones técnicas clave

Comprender las diferencias técnicas entre OM3 y OM4 es la base para tomar la decisión de cableado correcta. La siguiente tabla resume los parámetros más importantes uno al lado del otro.

¿Por qué OM4 ofrece mayor ancho de banda y mayor alcance?

La ventaja de rendimiento de OM4 se debe a un perfil de refracción de índice graduado más preciso en el núcleo de la fibra. Esta tolerancia de fabricación más estricta reduce el retardo de modo diferencial (DMD), lo que significa que los pulsos de luz se propagan menos a medida que viajan, lo que se traduce directamente en un mayor ancho de banda modal y una menor distorsión de la señal en distancias más largas.

En términos prácticos:

• OM3 proporciona un EMB de 2000 MHz·km , suficiente para aplicaciones de 10G y 40G a distancias moderadas;
• OM4 llega 4700 MHz·km — 2,35 veces más alto, lo que permite una transmisión confiable de 100G con ópticas paralelas como los transceptores QSFP y QSFP28;
• A velocidades de 40G y 100G, OM4 ofrece 50 metros adicionales de alcance sobre OM3, lo cual es importante en diseños de planta de centros de datos grandes.

Esta diferencia es especialmente notable cuando se combina con fuentes de luz VCSEL (láser de emisión de superficie de cavidad vertical), que son muy sensibles al ancho de banda modal de la fibra que impulsan.

Cómo identificar Cable de conexión OM3 frente a OM4s Visualmente

La identificación correcta de los latiguillos OM3 y OM4 en el campo evita costosas discrepancias. Los dos tipos se pueden distinguir por el color de la chaqueta y el etiquetado.

Color de la chaqueta

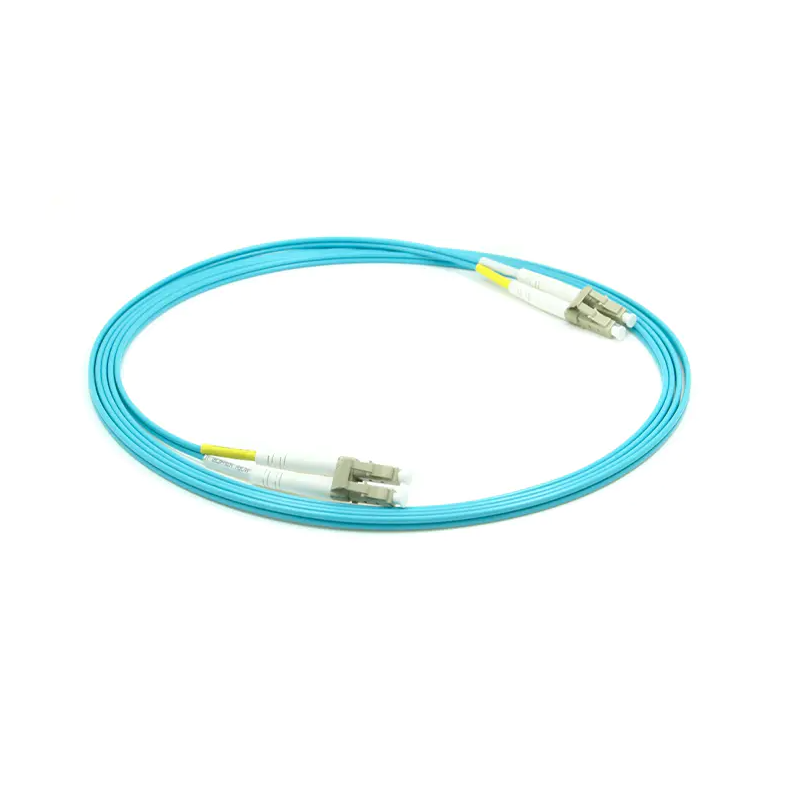

• OM3: Aqua (azul claro-verde) — el color estándar según TIA-568;
• OM4: Erika Violet (morado claro) — recomendado por IEC 60793-2-10; sin embargo, algunos cables OM4 también utilizan chaquetas Aqua, por lo que el color por sí solo no siempre es definitivo.

Etiquetado y marcas de impresión

Los latiguillos de buena reputación tendrán "OM3" u "OM4" impreso directamente en la funda o funda del conector, a menudo acompañados de "50/125" o una designación de ancho de banda como "OM4 4700". Verifique siempre la marca impresa. en lugar de depender únicamente del color de la chaqueta, especialmente cuando se compra de múltiples fuentes.

¿Se pueden mezclar los patch cords OM3 y OM4?

Físicamente, sí: ambos tipos utilizan las mismas dimensiones de 50/125 μm, por lo que Sus conectores son totalmente compatibles y se pueden acoplar entre sí. . Sin embargo, mezclarlos en un solo enlace degrada el rendimiento del segmento de fibra de menor calificación (el principio del enlace más débil).

Por ejemplo, en un enlace 40G:

• Un enlace totalmente OM4 admite hasta 150 metros ;
• La combinación de segmentos OM3 y OM4 reduce la distancia máxima efectiva a El límite de 100 metros de OM3 ;
• La mezcla frecuente también puede introducir una pérdida de inserción adicional debido a una falta de coincidencia de modo en el punto de empalme, lo que aumenta las tasas de error de bits.

Como mejor práctica, Utilice un grado de fibra consistente en cada enlace individual. . Esto es especialmente crítico a 100G y superiores, donde cualquier pérdida de margen del presupuesto del enlace se vuelve mucho más difícil de tolerar.

Distancia máxima de transmisión por velocidad de red

Cuándo elegir OM3 y cuándo elegir OM4

La elección correcta depende de sus requisitos de velocidad actuales, longitudes de cableado y hoja de ruta de actualización.

Elija OM3 cuando:

• Su red opera en 10G con recorridos inferiores a 300 metros ;
• Está administrando una red empresarial pequeña o mediana o una LAN de campus con distancias cortas entre bastidores;
• No hay ninguna necesidad previsible de migrar más allá de 40G en el corto plazo;
• Está reemplazando los cables de conexión en una infraestructura OM3 existente para mantener la coherencia.

Elija OM4 cuando:

• estas implementando Enlaces de 40G, 100G o de mayor velocidad con recorridos que se acerquen o superen los 100 metros;
• Está construyendo o ampliando un gran centro de datos con arquitectura de hoja espinal de alta densidad;
• Su hoja de ruta de infraestructura incluye una migración a 400G en los próximos 5 a 10 años;
• Está utilizando óptica paralela (interfaces MPO/MTP) para cableado troncal estructurado.

Vale la pena señalar que para 400G y más , la industria está adoptando cada vez más la fibra multimodo de banda ancha OM5, que admite multiplexación por división de longitud de onda corta (SWDM) para aumentar drásticamente la capacidad del enlace. Sin embargo, OM4 sigue siendo el punto óptimo práctico para las implementaciones actuales de 100G.

Tipos de conectores y su impacto en el rendimiento de OM3/OM4

Independientemente de si elige OM3 u OM4, el tipo de conector y la calidad del extremo son igualmente importantes para el rendimiento general del enlace. Los conectores comunes de cables de conexión de fibra multimodo incluyen:

• LC dúplex : El tipo más utilizado para transceptores SFP/SFP/QSFP en aplicaciones de 1G a 100G; factor de forma compacto;
• SC Dúplex : Común en redes empresariales tradicionales y redes de área de almacenamiento;
• MPO/MTP : Se utiliza para transmisión paralela 40G/100G/400G, agrupando 8, 12 o 24 fibras en un solo conector, esencial para el cableado troncal de centros de datos de alta densidad;
• ST : Un conector estilo bayoneta que todavía se encuentra en equipos de red antiguos.

Para un estilo pulido, los latiguillos multimodo suelen utilizar PC (contacto físico) or UPC (Contacto Ultra Físico) Acabados finales, con pérdida de inserción típica ≤ 0,3 dB. Evite conectar conectores UPC multimodo a conectores APC (contacto físico en ángulo): la diferencia de ángulo de 8° provoca una importante retrorreflexión y pérdida de señal, incluso si pueden acoplarse físicamente.

Compatibilidad con versiones anteriores y valor de inversión a largo plazo

OM4 es totalmente compatible con equipos OM3. Un cable de conexión OM4 se puede conectar directamente a cualquier puerto o transceptor diseñado originalmente para OM3 sin ningún conflicto físico. Esto significa que actualizar a OM4 no requiere reemplazar el hardware existente.

Desde una perspectiva de costo total de propiedad, implementar OM4 en instalaciones nuevas ofrece una vida útil más larga:

• Cuando una red 10G se actualiza posteriormente a 100G, El cableado OM4 puede permanecer en su lugar sin volver a tirar de la fibra;
• Los tramos de OM3 que se acercan al límite de los 100 metros a 100G dejan poco margen para una futura expansión, lo que podría obligar a un costoso proyecto de re-cableado;
• Para los centros de datos que planifican un crecimiento continuo de la capacidad en un horizonte de 5 a 10 años, OM4 es la opción a largo plazo más sólida desde el punto de vista económico.

Resumen: OM3 u OM4: ¿cuál debería elegir?

La decisión se reduce a tres criterios sencillos:

• Si su velocidad actual es 10G y recorridos de cable inferiores a 300 metros OM3 satisface plenamente sus necesidades;
• si estas corriendo 40G o 100G, o distancias superiores a 100 metros , OM4 es la elección correcta;
• Para nuevas construcciones de centros de datos o cualquier red con una ruta de actualización clara , implementar OM4 desde el principio evita futuros costos de recableado.

La diferencia fundamental entre OM3 y OM4 no está en su estructura física (ambas son fibras multimodo de índice graduado de 50/125 μm) sino en la precisión de fabricación y el ancho de banda alcanzable. OM4 es una mejora de rendimiento con respecto a OM3, no un reemplazo de una tecnología diferente. En la aplicación correcta, ambas son soluciones de fibra multimodo confiables y que cumplen con los estándares.
