¿Qué es un cierre de empalme de fibra óptica?

En la piedra angular de las redes de comunicación modernas, la fibra óptica desempeña el papel de "autopista" para la transmisión de datos. Para garantizar la continuidad de esta carretera y proteger sus frágiles puntos de conexión, se ha desarrollado un componente crucial: el Cierre de empalme de fibra óptica , también conocida como caja de empalme de cables ópticos o caja de conexiones de cables ópticos.

¿Qué es un cierre de empalme de fibra óptica?

un Cierre de empalme de fibra óptica es un dispositivo diseñado específicamente para proteger conectores de fibra óptica (es decir, empalmes de fibra óptica) y los extremos de los cables ópticos. Cuando es necesario extender, ramificar o reparar líneas de cable óptico después de una rotura durante la construcción, los técnicos utilizan tecnología de empalme de fibra óptica para conectar permanentemente dos segmentos de fibra óptica. Estos empalmes son muy sensibles a los cambios ambientales (como la humedad, el polvo y la tensión mecánica), que pueden provocar fácilmente una atenuación o incluso una interrupción de la señal.

La función principal de un cierre de empalme de fibra óptica es proporcionar un entorno protector sellado, robusto e impermeable para estas conexiones críticas de fibra óptica. Garantiza que las líneas de comunicación óptica mantengan un rendimiento de transmisión estable, de baja pérdida y de alta calidad incluso en diversas condiciones externas adversas.

Funciones clave y ventajas de las cajas de empalme de fibra óptica

un well-designed fiber optic splice box is more than just a simple shell; it integrates several key functions:

• Protección de empalme: Esta es la función más importante. Enrolla la junta de fibra óptica empalmada alrededor de una bandeja de empalme interna, evitando daños mecánicos o corrosión ambiental.


• Sellado ambiental: La caja de empalmes emplea tecnologías de sellado avanzadas (como tubos termorretráctiles o sellos mecánicos) para prevenir eficazmente la entrada de agua, humedad, polvo y productos químicos. Esto es crucial para garantizar la estabilidad a largo plazo del empalme de fibra óptica.


• Gestión de cables: La caja de empalme cuenta con una estructura de gestión de fibra óptica diseñada científicamente (como bandejas de empalme y ranuras de fijación de tubos de haz) para la colocación, fijación y almacenamiento redundante racionales de fibras, evitando la flexión y pérdida excesiva de fibras.


• Resistencia mecánica: El material de la caja generalmente está hecho de plásticos de ingeniería de alta resistencia, que poseen una excelente resistencia al impacto, a la vibración y al envejecimiento, y son capaces de soportar la tensión mecánica de diversos entornos de colocación, incluidas instalaciones enterradas, aéreas y de conductos.



Tipos comunes de cierres de empalme de fibra óptica

Según el diseño estructural y el entorno de instalación, los cierres de empalme de fibra óptica se dividen principalmente en dos tipos: horizontales y verticales. Cada tipo tiene sus escenarios de aplicación y ventajas únicos:

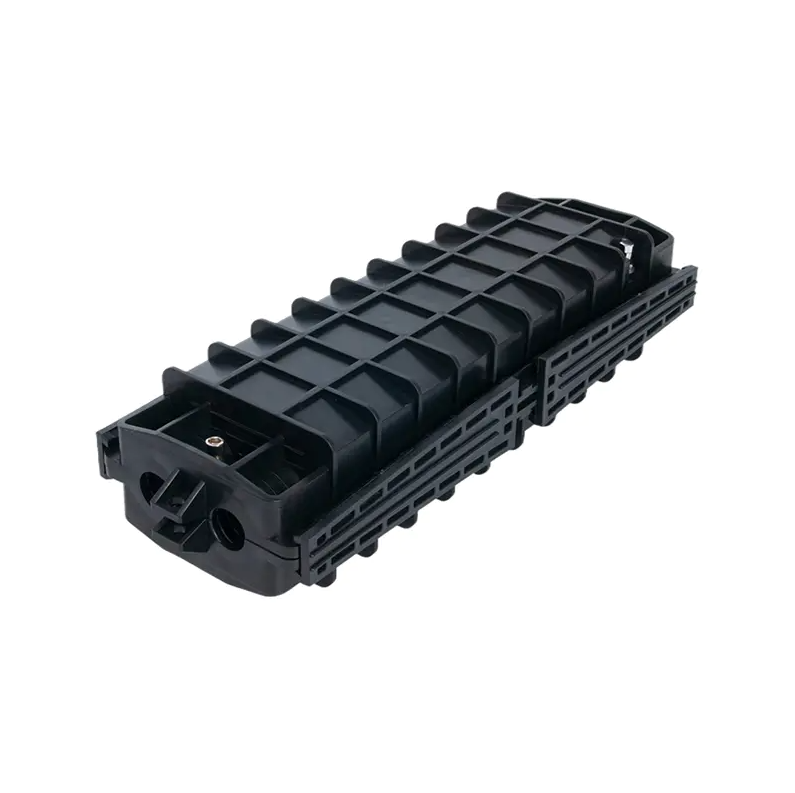

1. Cierre de empalme horizontal/en línea

Características: Los cierres de empalme horizontales suelen ser planos y se asemejan a una estructura ovalada o alargada. Sus puertos de entrada y salida de cables suelen estar ubicados en ambos extremos, lo que permite una disposición de cables recta en la línea.

unpplicable Environments: Este tipo de diseño es particularmente adecuado para conexiones directas (cable ininterrumpido) o derivadas en líneas troncales de fibra óptica. Se encuentran comúnmente en entornos de tendido aéreo, de conductos o de túneles porque su forma facilita el enrutamiento continuo de cables.

2. Cierre de empalme vertical/domo

Características: Los cierres de empalme verticales tienen forma de cúpula, por lo que también se denominan "cajas de cúpula". Todos los puertos de entrada y salida de cables se concentran en el puerto de entrada inferior, lo que da como resultado una estructura compacta.

Ambientes adecuados: El diseño vertical ofrece una gran flexibilidad, lo que lo hace adecuado para diversos escenarios complejos, especialmente en entornos con espacio limitado, como pozos de registro subterráneos, pozos de registro o postes de equipos. Su estructura única normalmente hace que sea más fácil de operar y abrir durante el mantenimiento del empalme de fibra óptica.

Desde grandes centros de datos hasta redes de fibra hasta el hogar (FTTH) de última milla

Cierre de empalme de fibra óptica Las cajas de empalme son un componente indispensable. No son simples conectores de fibra óptica, sino más bien los "guardianes" del funcionamiento estable de toda la red de comunicaciones. Elegir cajas de empalme de fibra óptica de alta calidad y procesos de empalme de fibra óptica estandarizados es crucial para garantizar la calidad de las comunicaciones, reducir los costos de operación y mantenimiento y lograr una cobertura de red confiable.
