¿Qué es un marco de distribución óptica (ODF)?

En las redes de comunicación óptica modernas, el marco de distribución óptica (ODF) es un componente central indispensable. Ya sea en grandes centros de datos, salas de equipos de telecomunicaciones o redes LAN empresariales, el ODF desempeña el papel de "centro de tráfico".

1. Definición de marco de distribución óptica (ODF)

Un marco de distribución óptica (ODF) es un dispositivo diseñado específicamente para salas de equipos de comunicación de fibra óptica. Se utiliza principalmente para terminar, distribuir y gestionar los cables ópticos troncales en el extremo de la oficina central de un sistema de comunicación de fibra óptica. Protege los núcleos y pigtails de fibra óptica y facilita las conexiones de cables de conexión para los técnicos.

En pocas palabras, el ODF es el "punto de aterrizaje" para los cables ópticos que ingresan a la habitación; transforma paquetes de cables complejos en interfaces de fibra única de fácil administración.

2. Funciones principales de un ODF

Para garantizar el funcionamiento eficiente de una red óptica, una alta calidad Marco de distribución de fibra óptica (ODF) normalmente posee las siguientes cuatro funciones básicas:

Seguridad y Protección: Cuando los cables ópticos ingresan al bastidor, el ODF debe proporcionar dispositivos de sujeción mecánicos confiables para evitar el deslizamiento del cable bajo tensión y brindar protección física a los núcleos de fibra.

Terminación y empalme de cables: El ODF tiene bandejas de empalme internas (bandejas de bobina de fibra) para empalmar fácilmente los cables ópticos entrantes y pigtails, y para enrollar cuidadosamente el exceso de fibra.

Parcheo y Distribución: A través de adaptadores (acopladores), los operadores pueden cambiar de manera flexible la ruta óptica utilizando cables de conexión de fibra óptica para lograr el puente y la distribución de la señal.

Almacenamiento de cables: Proporciona un amplio espacio para almacenar el exceso de fibra, asegurando que el radio de curvatura cumpla con los requisitos ópticos y evitando pérdidas.

3. Principales clasificaciones y escenarios de aplicación de los ODF

Basado en diferentes métodos de instalación y diseños estructurales, Marco de distribución de fibra óptica (ODF) se pueden clasificar principalmente en los siguientes cuatro tipos para satisfacer las necesidades de diferentes tamaños de red:

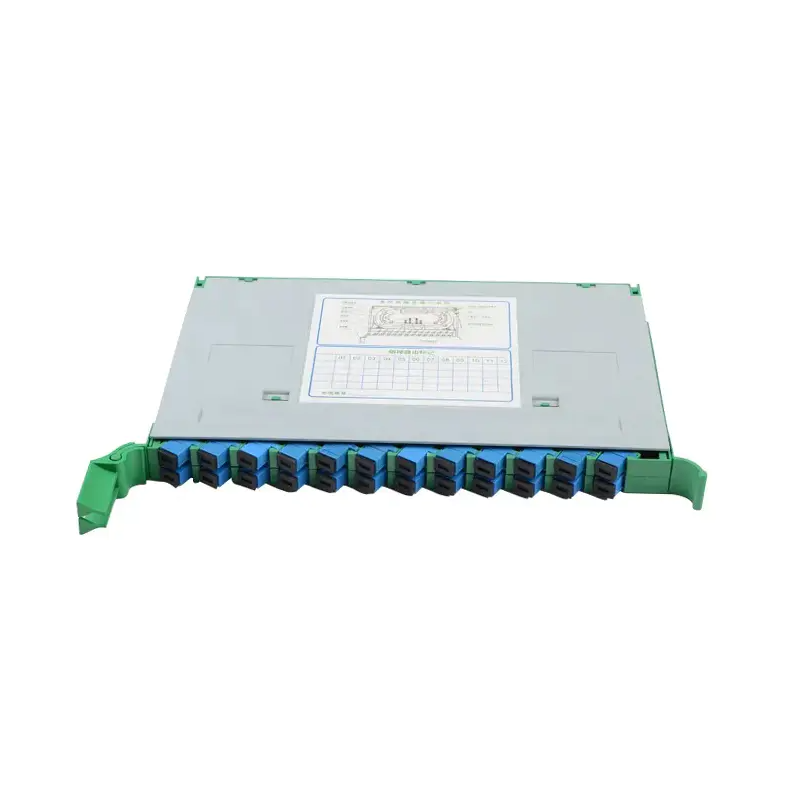

Diseño de unidad ODF

Este tipo suele adoptar un diseño modular, lo que da como resultado una estructura muy compacta. Las especificaciones comunes incluyen 12, 24 o 48 núcleos por unidad. Es ideal para armarios de cableado pequeños y medianos con espacio limitado, ya que permite aumentos flexibles en la cantidad de unidades según sea necesario, lo que proporciona una excelente escalabilidad.

Diseño de cajones ODF

El diseño de cajones es actualmente una forma muy popular en los centros de datos. Utiliza una estructura de riel deslizante, lo que permite a los técnicos sacarlo como un cajón para operaciones de empalme y parcheo. Este diseño mejora enormemente la eficiencia operativa y es la opción preferida para centros de datos de alta densidad y grandes centros de datos.

Diseño de gabinete ODF

El diseño del gabinete ODF utiliza una estructura de gabinete integrada y cerrada, con una capacidad de unidad única muy grande, capaz de acomodar decenas de miles de conectores de fibra óptica. Ofrece un mayor nivel de protección física y resistencia al polvo, y normalmente se implementa en las salas de equipos centrales de los operadores de telecomunicaciones o en los nodos troncales centrales.

ODF de pared

Los ODF montados en la pared, a diferencia de los dispositivos montados en bastidor mencionados anteriormente, se instalan directamente en la pared. Son compactos, no ocupan espacio y son ideales para la automatización de edificios, puntos de acceso de fibra hasta el hogar (FTTH) o entornos de oficinas pequeñas.

4. ¿Por qué son tan importantes los ODF en las redes ópticas?

Con la adopción generalizada de redes 5G y FTTH, la cantidad de fibras ópticas está aumentando exponencialmente. Sin marcos de distribución de fibra (ODF), las fibras ópticas en la sala de equipos estarán desordenadas, lo que provocará los siguientes problemas:

Alta dificultad de gestión: Encontrar eslabones de fibras específicos es como encontrar una aguja en un pajar.

Alto riesgo de mantenimiento: Una colocación inadecuada puede provocar fácilmente la rotura de la fibra o la pérdida por microflexión.

Expansión limitada: Sin soporte ODF modular, la utilización del espacio es extremadamente baja al agregar nuevos enlaces.

5. ¿Cómo elegir el ODF adecuado?

Al comprar Marco de distribución de fibra óptica (ODF), se recomienda considerar los siguientes aspectos:

Requisitos de recuento de núcleos: Seleccione según las necesidades de expansión actuales y futuras (por ejemplo, 24 núcleos, 48 núcleos, 96 núcleos o más).

Tipo de adaptador: Garantice la compatibilidad con interfaces convencionales como SC, LC, FC o ST.

Facilidad de operación: ¿Admite la operación frontal? ¿Existe un etiquetado de numeración claro?

Durabilidad del material: La chapa de acero laminada en frío de alta calidad y el recubrimiento en polvo electrostático proporcionan una mejor resistencia a la corrosión.

Un marco de distribución de fibra óptica (ODF) es más que una simple estructura de soporte físico; es una base crucial para lograr una gestión flexible y un mantenimiento eficiente de las redes de fibra óptica. Comprender y configurar correctamente los ODF es esencial para construir sistemas de comunicación estables y escalables.
